Assalamualaikum Wr.Wb
A. Pendahuluan
Mikrotik adalah sebuah perusahaan yang bergerak di bidang produksi perangkat keras (hardware) dan perangkat lunak (software) yang berhubungan dengan sistem jaringan komputer yang berkantor pusat di Latvia, bersebelahan dengan Rusia. Mikrotik didirikan pada tahun 1995 uuntuk mengembangkan router dan sistem ISP (Internet Service Provider) nirkabel.
B. Latar Belakang
1. Hidupkan PC Sesuai prosedur
2. Sambungkan kabel UTP ke labtop dan ke Router (Ether 2)
3. Sambungkan kabel UTP ke Router (Ether 1) dan ke Switch
4. Atur/tambah IP Static dengan cara Buka "Network Connection --> add --> Create"
5. Kemudian pilih IPv4 dan atur IP manual (Static)
6. Setelah mengatur IP Static Buka WinBox
7. Kemudian klik Connect
8. Selanjutnya Beri nama pada mikrotik kita dengan cara "System --> Identity"
9. Atur nama sesuai dengan keinginan anda lalu klik "Apply --> OK"
10. Lalu klik "System --> Users --> Add --> Kasih nama pada mikrotik anda --> Group "full" --> lalu beri password kemudian Apply OK"
11. Kemudian Klik Disconnect dan Connect kan lagi dan masukkan user dan Password yang sudah kalian atur tadi..
12. Kemudian setting IP Addressnya dengan cara klik "IP--> Addresses --> 192.168.88.1/24 --> Interface Ether 2 --> apply --> OK"
13. Klik "IP --> DHCP Client --> Add --> Ether 1 --> apply --> OK" jika sudah ada tulisan Bound berarti sudah terconnect ke ether 1

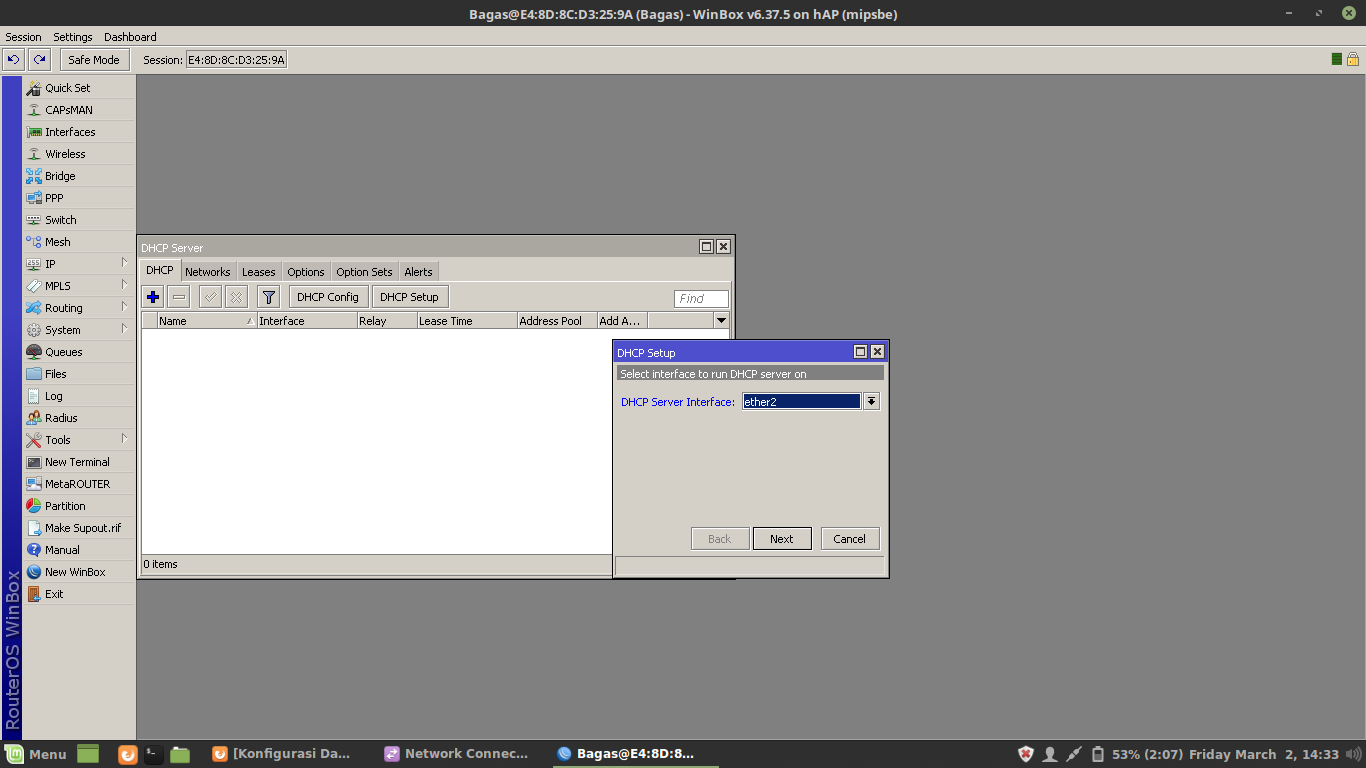

14. "Klik iP --> dhcp server --> dhcp setup --> pilih ether 2"
15. Kemudian Next Hingga muncul gambar seperti dibawah ini
16. "Klik IP --> DNS --> kemudian centang "Allow Remote Request --> Apply --> OK"
17. Kemudian Klik "Ip --> Firewall --> pilih NAT --> Kemudian Klik (+) add --> General pilih out interface Ether 1 dan action Masquerade --> Apply --> OK"
18. Setelah itu buka new terminal di winbox tuliskan "ping 8.8.8.8"
Nah ini sudah berhasil
19. jika "ping 8.8.8.8" sudah berhasil.. langkah selanjutnya kita "ping google.com"
Nah ini juga sudah berhasil
20. Jika sudah berhasil, langkah selanjutnya adalah mengatur dhcp automatic di network connection.
21. Kemudian pindahkan dari Static ke Dhcp
22. kemudian buka Terminal Linux dan Tuliskan "ping 8.8.8.8" dan "ping google.com"
19. Jika sudah berhasil akan muncul gambar sebagai berikut
20. lalu kita coba buka browser google.com untuk memastikan konfigurasi apakah berhasil atau tidak.
Nah ini sudah berhasil
G. Kesimpulan
Kita bisa connect ke internet menggunakan router yang sudah tersambung dengan switch
H. Referensi
Teman-teman di BLC Telkom Klaten
Wassalamualikum Wr.Wb
A. Pendahuluan
Mikrotik adalah sebuah perusahaan yang bergerak di bidang produksi perangkat keras (hardware) dan perangkat lunak (software) yang berhubungan dengan sistem jaringan komputer yang berkantor pusat di Latvia, bersebelahan dengan Rusia. Mikrotik didirikan pada tahun 1995 uuntuk mengembangkan router dan sistem ISP (Internet Service Provider) nirkabel.
B. Latar Belakang
- Menerapkan praktek dari teori yang telah diberikan
- Mempelajari mikroTik dari dasar-dasarnya
- Mendalami ilmu tentang MikroTik RouterBoard
- Mengetahui bagaimana cara kerja MikroTik
- Memahami bagaimana mengkonfigurasikan MikroTik
- 5 - 10 Menit
- ISP
- Labtop/PC
- RouterBoard (Punya saya RB951 Ui-2nD)
- 2 Kabel UTP
1. Hidupkan PC Sesuai prosedur
2. Sambungkan kabel UTP ke labtop dan ke Router (Ether 2)
3. Sambungkan kabel UTP ke Router (Ether 1) dan ke Switch
4. Atur/tambah IP Static dengan cara Buka "Network Connection --> add --> Create"
5. Kemudian pilih IPv4 dan atur IP manual (Static)
6. Setelah mengatur IP Static Buka WinBox
7. Kemudian klik Connect
8. Selanjutnya Beri nama pada mikrotik kita dengan cara "System --> Identity"
9. Atur nama sesuai dengan keinginan anda lalu klik "Apply --> OK"
10. Lalu klik "System --> Users --> Add --> Kasih nama pada mikrotik anda --> Group "full" --> lalu beri password kemudian Apply OK"
11. Kemudian Klik Disconnect dan Connect kan lagi dan masukkan user dan Password yang sudah kalian atur tadi..
12. Kemudian setting IP Addressnya dengan cara klik "IP--> Addresses --> 192.168.88.1/24 --> Interface Ether 2 --> apply --> OK"
13. Klik "IP --> DHCP Client --> Add --> Ether 1 --> apply --> OK" jika sudah ada tulisan Bound berarti sudah terconnect ke ether 1
14. "Klik iP --> dhcp server --> dhcp setup --> pilih ether 2"
15. Kemudian Next Hingga muncul gambar seperti dibawah ini
16. "Klik IP --> DNS --> kemudian centang "Allow Remote Request --> Apply --> OK"
17. Kemudian Klik "Ip --> Firewall --> pilih NAT --> Kemudian Klik (+) add --> General pilih out interface Ether 1 dan action Masquerade --> Apply --> OK"
18. Setelah itu buka new terminal di winbox tuliskan "ping 8.8.8.8"
19. jika "ping 8.8.8.8" sudah berhasil.. langkah selanjutnya kita "ping google.com"
20. Jika sudah berhasil, langkah selanjutnya adalah mengatur dhcp automatic di network connection.
21. Kemudian pindahkan dari Static ke Dhcp
22. kemudian buka Terminal Linux dan Tuliskan "ping 8.8.8.8" dan "ping google.com"
19. Jika sudah berhasil akan muncul gambar sebagai berikut
20. lalu kita coba buka browser google.com untuk memastikan konfigurasi apakah berhasil atau tidak.
Nah ini sudah berhasil
G. Kesimpulan
Kita bisa connect ke internet menggunakan router yang sudah tersambung dengan switch
H. Referensi
Teman-teman di BLC Telkom Klaten
Wassalamualikum Wr.Wb
<><><>Semoga Bermanfaat<><><>
